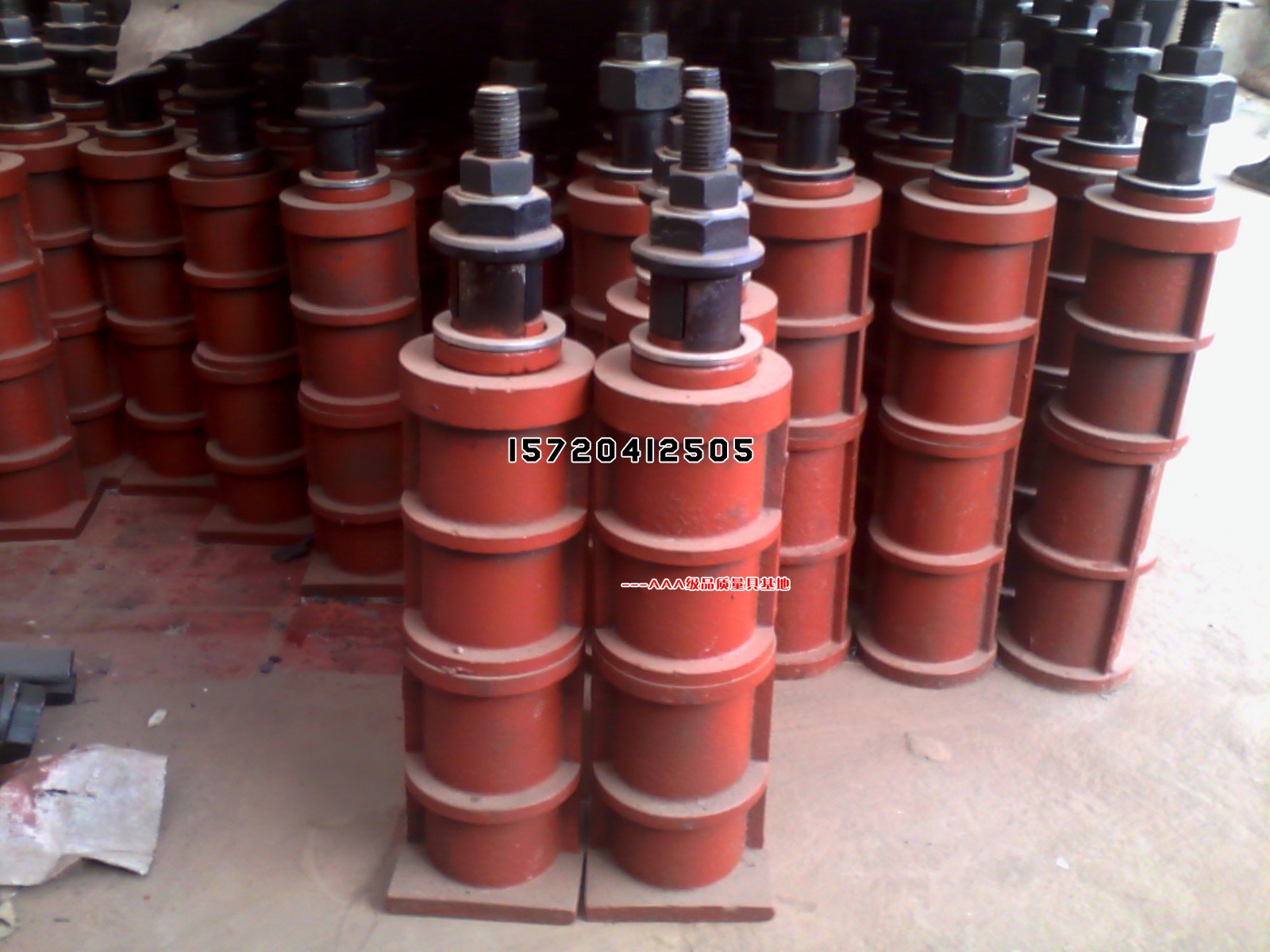

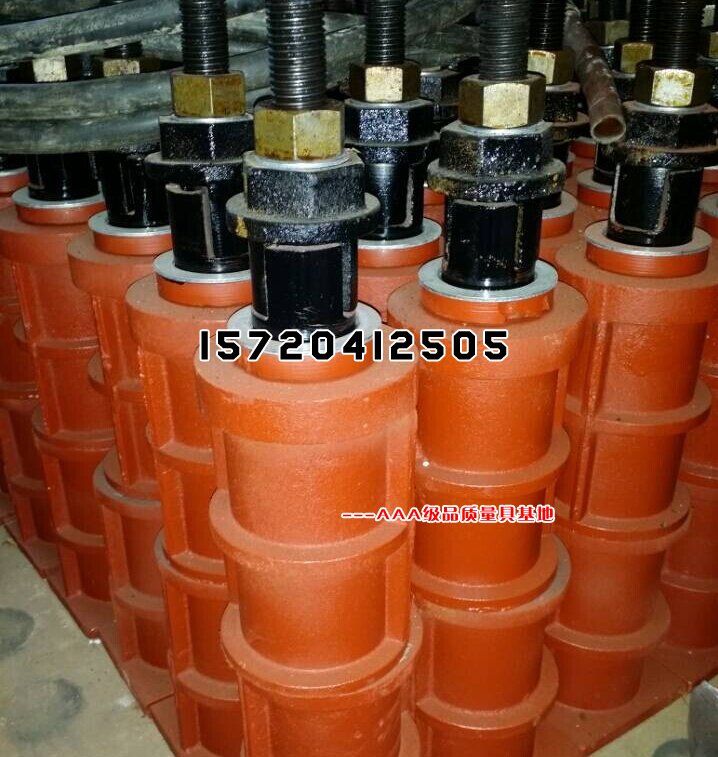

地锚器

摘要:
地锚器又称平板调整螺栓,用于机床设备,平板平台的支撑安装,调整水平.主要用于大型组装平台,大型铺地平板,大型拼装平台等的调整水平用,使多块平台能调整成一个平面度,比垫铁好调,方便,不易变动.

地锚器又称平板调整螺栓,用于机床设备、平板平台的支撑安装、调整水平。
主要用于大型组装平台,大型铺地平板,大型拼装平台等的调整水平用,使多块平台能调整成一个平面度,比垫铁好调,方便,不易变动。
产品有固定式和移动式地锚器优点:
地锚器所承受的压力较大;
地锚器上调、下压调整起来特别方便;
用地锚器做调整工具,一旦平台需要更换位置,那么平台可以随时移走。
地锚器对于平台表面破坏面积小。原始的调整螺栓,它对平台的表面破坏面积大;
地锚器可以进行多次调整,因为平台的使用频率比较高,平台本身精度肯定会降低,这时我们可以随时用地锚器来调整精度,而普通的调整螺栓致命的缺点就是一旦平台精度出现偏差将无法用它进行二次调整;

地锚器的简介
 地锚器也称地铆器用于调节拼接平台(或大型平台)的局部及平台间的水平,预埋在水泥地基里与拼接铸铁平台通过地铆器孔链接。可通过对所有地铆器的调节来确保整个平台的平面度,地锚器对平台同样具备支撑、固定的作用,数量与平台整体精度及承重要求成正比。
地锚器的规格型号

地锚器的规格
规格型号
(mm)
大承载量
(mm)
螺栓
(mm)
可调高度
(mm)
SV78-100
300
M16
8
SV78-125
600
M18
10
SV78-165
1000
M20
12
SV78-210
1500
M24
15

地锚器型号的选择
  地锚器的型号及数量按承受的重量来计算,例如给一块铸铁平台设计地锚器时,铸铁平台的重量是22吨,平台承重要求是50吨,地锚器的数量是65个。在这种情况下地锚器的总承载量应该是22+50=72吨(而不是22吨),72吨(总承载量)÷65个(地锚器)=1.108吨换算成公斤(kg)=1108kg(地锚器的单个承载量),按上表给出的数据是SV78-165接近,但如果使用这个型号就超载了会影响其使用效果和寿命,所以在选择的时候应该本着择多不择低的原则选SV78-210这个型号的。
地锚器的安装调节
地锚器的地基一般选用混凝土浇筑方式,要求平整即可。安装地锚器时,旋出调节螺杆,将地锚器的负荷盘插入铸铁平台的地锚器孔中,然后从上面旋入螺杆。调整水平时,将套筒(从铸铁平台工作面上的地锚器孔中穿入)套在地锚器的调节螺栓上旋转套筒调节,顺时针旋动下降,反时针上升,调好后压紧螺母。

侧顶地锚器主要用于大型组装平台,大型铺地平板,大型拼装平台等的调整水平用,使多块平台能调整成一个平面度,比垫铁好调,方便,不易变动。
  侧顶地锚器又称地锚器、平板调整螺栓,广泛应用于机床设备、铸铁平板、铸铁平台的支撑安装、调整水平地锚器一种地锚包括锚体,锚体设置在于地上钻孔形成的锚孔中,沿锚孔的不同深度在锚体上设有多个锚定体,牵引线材以U字形回转状绕过锚定体上的闩,而牵引线材被张紧后其端部在锚孔孔口被固定,其特征是在各锚定体之间设置增强构件。侧
  侧顶地锚器一种地锚包括锚体,锚体设置在于地上钻孔形成的锚孔中,沿锚孔的不同深度在锚体上设有多个锚定体,牵引线材以U字形回转状绕过锚定体上的闩,而牵引线材被张紧后其端部在锚孔孔口被固定,其特征是在各锚定体之间设置增强构件。常用于固定平台和机床。安装机床的地甚平面可以量混凝土,也可以是木质的,要求平整结实。安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆.调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母.地锚器可以进行多次调整,因为平台的使用频率比较高,平台本身精度肯定会降低,这时我们可以随时用地锚器来调整精度,而普通的调整螺栓致命的缺点就是一旦平台精度出现偏差将无法用它进行二次调整。\

地锚器选用方法
  按设备原有支承数,参照上表中每个垫铁大承载量选用所需型号.例如C620车床,机床重量2280公斤,机床支承六点,则2280/6=363kg,若选用SV78-100型已超载,故应选用SV78-125型为适合。

地锚器铸造过程中应注意:
     1. 在铸造过程中注意材质的保证,达到材质在H150-H200之间;
     2. 在铸造过程中注意地锚器壁厚均匀的保证,以免在使用过程中由于地锚器受力不均匀导致地锚器断裂。

地锚器调整过程中螺丝部位可能出现的问题分析:
    1.在地锚器附铸铁平板出厂后进行调整安装阶段时,铸铁平板已经进入准确调整状态,而地锚器以被灌浆料牢牢的打入地下,当利用地锚器把铸铁平板调整至准确位置,需利用地锚器的螺丝部位进行压平,部分地锚器在压力过程中承受不住导致螺丝断裂,从而这些地锚器就失去了调整功能,所以螺丝部分至关重。
    2.以上所述原因分析:由于地锚器的使用数量日益增多,部分厂家利用略质产品,材质不达标的产品,螺丝外圆细小,而导致的。

    3.亿天量具坚持选择材质好、螺丝外圆合格的螺丝,并对螺丝进行压力测试,确保地锚器在使用过程中的,不为厂家造成不必要的损失!

锚器的保养与维护方法:
  1.地锚器在加工完后保存期间如果保存不善,会导致地锚器生锈,调整螺距难调,所以要将地锚器调整螺距等加工的地方进行擦油处理,将地锚器放置在干燥通风地方,时常查看地锚器的保存情况,发现有生锈现象,及时进行擦油除锈;
  2.地锚器在安装使用时应在调整套上擦抹润滑油对调整工作时起润滑作用,安装完毕后向地锚器调整套倒入防锈油,按时检查地锚器的情况,发现问题及时进行处理!

地锚器生产过程中的注意事项:
1.地锚器下节上30螺丝不要太松动,防止在调整过程中脱落;
2.地锚器中节上64钢件不要太松动,防止在调整过程中脱落;
3.要保证地锚器钢件于平台或机床接触面的平整,防止调整完毕后平台或机床不牢固。
