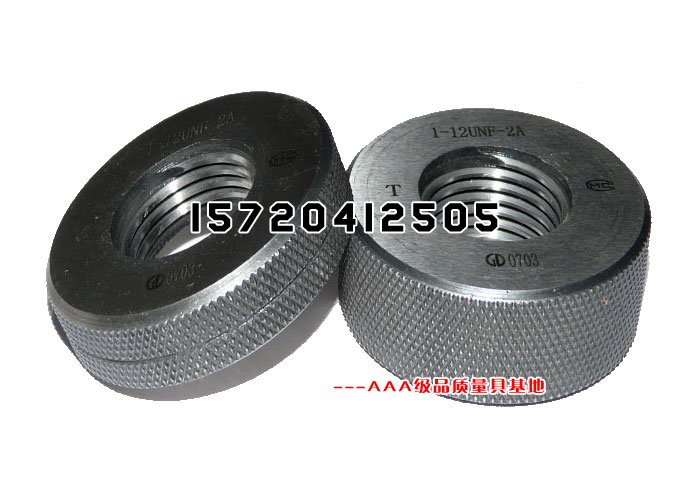

美制梯形螺纹环规使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。生产现场在用量具应摆放在工艺定置位置，轻拿轻放，以防止磕碰而损坏测量表面。严禁将量具作为切削工具强制旋入螺纹，避免造成早期磨损。

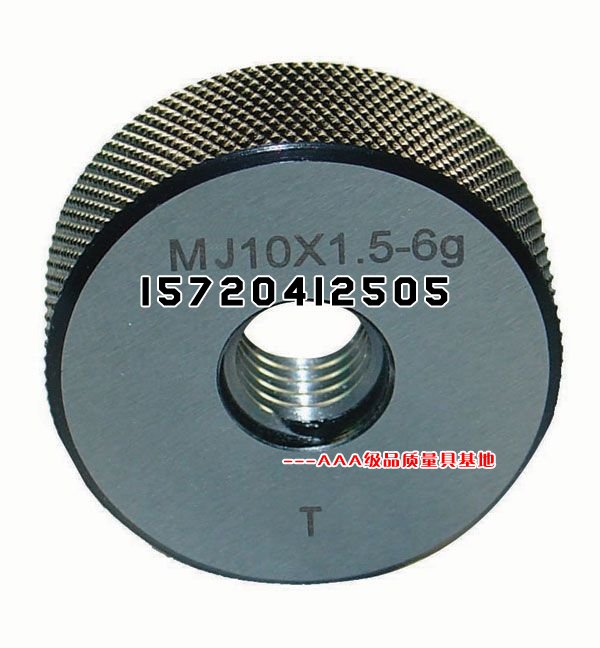

通规使用时：应注意被测螺纹公差等级及偏差代号与环规标识的公差等级、偏差代号相同（如M24×1.5-6h与M24×1.5-5g两种环规外形相同，其螺纹公差带不相同，错用后将产生批量不合格品。
检验测量过程：首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，使其在自由状态下旋合通过螺纹全部长度判定合格，否则以不通判定。
止规使用时：应注意被测螺纹公差等级及偏差代号与环规标识公差等级、偏差代号相同。
检验测量过程：首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，旋入螺纹长度在2个螺距之内为合格，否则判为不合格品。
维护与保养 螺纹环规使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。生产现场在用量具应摆放在工艺定置位置，轻拿轻放，以防止磕碰而损坏测量表面。严禁将量具作为切削工具强制旋入螺纹，避免造成早期磨损。可调节 螺纹环规严禁非计量工作人员随意调整，确保量具的准确性。
对中美制梯形螺纹环规：美制梯形螺纹称为爱克母螺纹,牙形角29度,分为一般用途爱克母螺纹,对中爱克母螺纹和矮牙爱克母螺纹三种.特征代号"ACME".通常采用一般用途爱克母螺纹,如果使用一般爱克母螺纹有困难,如内,外螺纹间经常出现卡死的场合,则选用对中爱克母螺纹.矮牙爱克母螺纹仅用于空间受限制的极特殊场合.
爱克母螺纹(Acme)即美制梯形螺纹,出现于1895年以前,采用英寸制,牙型角为29°,不仅应用于传动(进给和升降)和位置调整装置中,也可用于紧固连接场合,尤其在石油及化工机械产品中更是有着广泛的应用。目前使用的爱克母螺纹有一般用途爱克母螺纹、对中爱克母螺纹和矮牙爱克母螺纹3种,广泛应用的是一般用途爱克母螺纹。如果使用一般爱克母螺纹有困难,如内,外螺纹间经常出现卡死的场合,则选用对中爱克母螺纹.矮牙爱克母螺纹仅用于空间受限制的极特殊场合.
爱克母螺纹标准的制定工作始于1932年,1941年颁布了爱克母螺纹标准ASA B1·3,之后经过多次的修订改版使得该标准得到不断完善。现在的标准为ASME B1·5-1997(R2004),国内对该螺纹的使用主要是参照标准,目前还没有出现可替代的标准。爱克母螺纹标准系列限定在0·250~5·000 in(6·35~127 mm)尺寸范围内,而对石油机械产品和许多特殊工业场合,使用较多的是直径与螺距的非标准组合系列。
|
