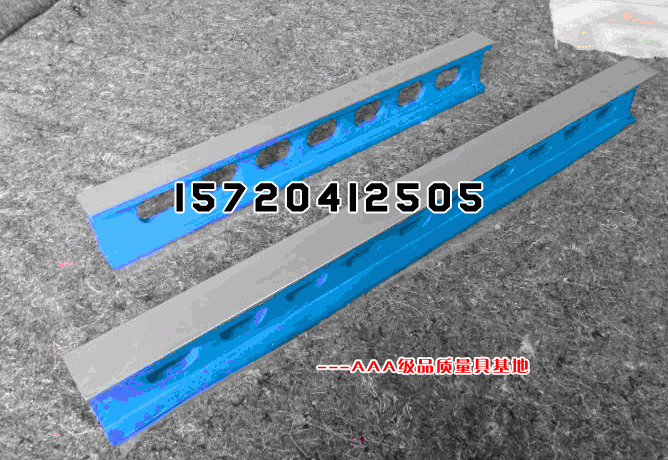

铸铁平尺

摘要:
铸铁平尺是具有准确平面的尺形量规,平尺用于以着色法,指示表法检验平板,长导轨等的平面度,也常用于以光隙法检验工件棱边的直线度.平尺一般用铸铁制造,矩形平尺也有用轴承钢或花岗石制造的.铸铁平尺按GB/6318-85标准制造,材HT250,工作面采用刮研或精密研磨削工艺,用于测量工件的直线度和平面度及设备安装,使用温度(20±5℃)

  铸铁平尺是具有准确平面的尺形量规,平尺用于以着色法、指示表法检验平板、长导轨等的平面度,也常用于以光隙法检验工件棱边的直线度。平尺一般用铸铁制造,矩形平尺也有用轴承钢或花岗石制造的。

  铸铁平尺:按JB/T7977-99标准制造,材料HT250,工作面采用刮研或精密磨削工艺,用于机床检验中检验不平度和不直度两个工作面是配合块规,千分尺,水平仪等仪器检验,不同高度,两导轨的平行和不连接导轨的水平,并可以配合直角尺,检验只用直角尺无法检验的两机件的垂直度的量具,还适用于设备安装和检查。

铸铁平尺的保养一般有以下几个步骤:
1、为了防止铸铁平尺发生的变形,在吊装铸铁平尺时,要用四根同样长度的钢丝绳同时挂住铸铁平尺上得四个起重孔,将铸铁平尺平稳吊装在运输工具上。
2、将支承点垫好、垫平,保证每个支撑点受力均匀,保证整个平板平稳。
3、安装时将铸铁平尺板的各个支撑点用调整垫铁垫好、垫实,由专业技术人员将平板调整至合格精度。
4、使用时要轻拿轻放工件,不要在上面挪动比较粗糙的工件,以免对工作面造成磕碰、划伤等损坏。
5、为了防止整体变形,使用完毕后,要将工件从铸铁平尺上拿下来,避免工件长时间重压造成变形。
6、不用时要及时将工作面洗净,然后涂上一层防锈油,并用防锈纸盖上,用外包装将铸铁平尺盖好,以防止平时不注意造成对工作面的损伤。
7、应安装在通风、干燥的环境中,并远离热源、有腐蚀的气体、有腐蚀的液体。
8、按标准实行定期周检,检定周期根据具体情况可为6-12个月。
铸铁平尺规格:(特殊规格需要定做)



规格

工作面直线度或平面度

工作面间平行度

精度等级(μm)

0级

1级

2级

0级

1级

2级

500×35

3

6

12

4.45

9

18

750×40

4

8

15

6

12

25

1000×50

5

10

20

7.5

15

30

1250×50



12

24



18

36

1600×70



15

30



20

40

2000×80



18

36



27

54

2500×80





44





65

3000×100





52





78

3500×100





60





90

4000×100





68





100
